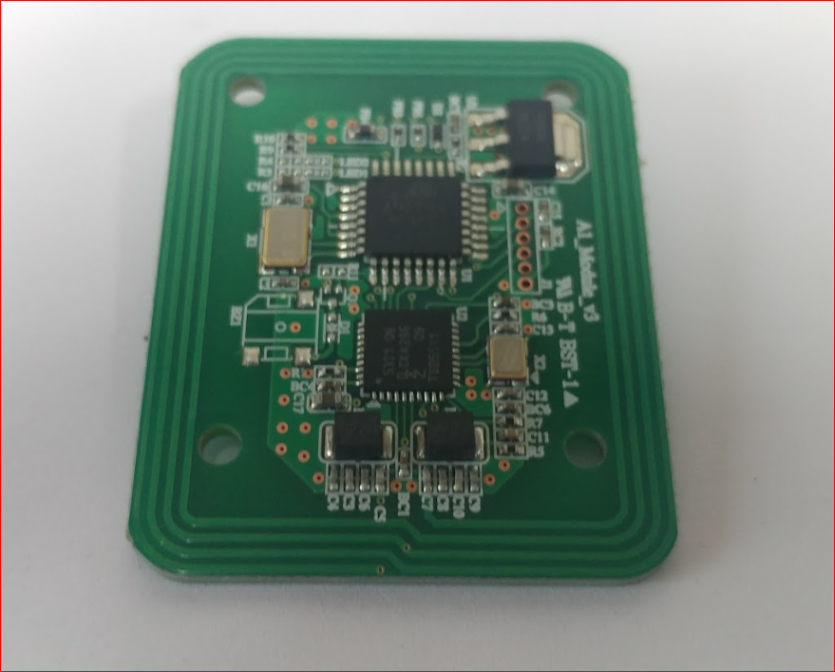

13.56 MHz NFC/RFID OEM 임베디드 미니 모듈 IS-4300A1 은 13.56 MHz 대역의 안테나 일체형 초소형 RFID 리더 모듈 입니다. 43.5 × 35 × 6 mm 의 극소형 폼팩터에 8-bit RISC MCU · TTL232 시리얼 한 줄로 구성되어, OEM 호스트 제품에 드롭-인 컴포넌트 형태로 통합할 수 있도록 설계되었습니다. 검증된 IS-100 펌웨어를 그대로 계승 하여 ISO14443 A/B의 APDU 명령과 Mifare Classic / Ultralight 읽기·쓰기, T-Money 잔액 조회 기능을 안정적으로 제공합니다. 단순한 기능에 최적화된 저가 모듈 로, 비용 민감하면서도 신뢰성이 요구되는 대량생산 임베디드 응용에 적합합니다.

▍ Footprint : 43.5 × 35 × 6 mm 동급 모듈 대비 약 57% 작은 풋프린트

▼ 카탈로그 PDF 다운로드 (2.1 MB · 5 페이지 A4)

한눈에 보는 IS-4300A1

43.5×35 초소형 풋프린트 (mm)

8-bit 저가 RISC MCU

100mA 동작 전류 (RF ON)

TTL232 단일 직결 인터페이스

핵심 특징

▸ 초소형 OEM 임베디드 폼팩터 43.5 × 35 × 6 mm — 동급 최소 풋프린트 · 핀헤더/케이블 직결 통합 · Module Type 으로 호스트 PCB 에 직접 실장 · 공간 제약이 극심한 응용에도 적용	▸ BOM 최적화 · 저가 단순 설계 8-bit RISC MCU 채용으로 칩 비용 절감 · 단순 기능 집중 (불필요한 기능 제거) · 대량생산 임베디드 응용에 최적화 · 비용 민감 OEM 프로젝트에 적합
▸ 13.56 MHz NFC/RFID Reader ISO14443 Type A — Mifare Classic, Ultralight 읽기/쓰기 · ISO14443 A/B T=CL — APDU 표준 명령 · T-Money 잔액 조회 기능 내장 · 안테나 일체형 — 인식 음영(Dead-Zone) 제거	▸ 호스트 직결 · 풍부한 예제 TTL232 시리얼 단일 인터페이스 · 호스트 MCU / SBC 와 즉시 직결 · 다양한 PC 운영 프로그램 예제 제공 · 고객사 요구사항별 커스터마이징 협의

지원 표준 · 카드

분류	지원 내용
표준 프로토콜	ISO 14443 Type A · Type B · T=CL (APDU 명령 지원)
NFC 카드 R/W	Mifare Classic · Mifare Ultralight (읽기 / 쓰기)
국내 교통카드	T-Money 잔액 조회 기능 내장
APDU 명령	ISO14443A 기반 표준 APDU 트랜잭션 송수신

전기적 · 물리적 특성

CPU	8-bit RISC Micro-controller (저가 BOM 설계)
동작 주파수 (Carrier)	13.56 MHz ± 7 KHz
RF 출력	120 μV/m Max.
인식 거리	0 ~ 40 mm
공급 전압	DC 5 V (External Power)
소비 전류	RF Carrier ON : 100 mA Max · OFF : 30 mA Max
호스트 인터페이스	TTL232 Single Interface (호스트 직결)
외형 (W × L × H)	43.5 × 35 × 6 mm
구조	안테나 일체형 Module Type · PCB 직접 실장
표시 / 신호	동작 LED 2 ea · Buzzer (Option)
펌웨어 베이스	IS-100 검증 펌웨어 계승 (Compact OEM Variant)

사이즈 비교 — 동급 최소 풋프린트

동일 13.56 MHz 안테나 일체형 RFID 모듈 라인업 면적 비교

IS-240-B / IS-270-L (90 × 60 mm)		5,400 mm²
IS-240-A / IS-270-S / IS-3400 V6.0 (70 × 50 mm)		3,500 mm²
★ IS-4300A1 (43.5 × 35 mm)		1,522 mm²

→ IS-4300A1 은 70 × 50 mm 모듈 대비 약 57% 작은 풋프린트 · 90 × 60 mm 모듈 대비 약 72% 작은 풋프린트

외형 도면 — 43.5 × 35 mm 초소형

초소형 OEM 임베디드 모듈 · 43.5 × 35 mm 풋프린트 · 4 모서리 마운팅 · R 4.20 라운드 코너 로 호스트 PCB 에 깔끔하게 통합 가능. IS-100 펌웨어 베이스의 검증된 안정성을 동급 최소 면적으로 제공합니다.

응용 분야

OEM 임베디드 통합	호스트 제품 PCB 에 직접 실장 — 별도 외함·커넥터 불필요, 드롭-인 RFID 모듈로 활용
대량생산 단말	BOM 최적화 설계 — 단가 민감 양산 프로젝트에 적합, 8-bit MCU·단순 기능 양산 단말
출입자 ID 리더	사원증 · 방문증 · 게이트 출입 인증 단말, 보안 인증 게이트
T-Money 키오스크	교통카드 잔액 조회 단말 (편의점 · 역사 · 자판기), 무인 충전 키오스크
소형 · 휴대형 단말	의료 · 산업 · POS 휴대 단말, 핸드헬드 리더 — 초소형 풋프린트가 결정적
맞춤 OEM 개발	펌웨어 · 외형 · 핀배치 변경 협의 — 고객사 요구사항별 커스터마이징

BOM / OEM 통합 정보 FOR OEM

Footprint 43.5 × 35 × 6 mm	Power DC 5V · 100 mA Max	Interface TTL232 Serial
Indicators LED 2ea + Buzzer (Opt.)	MCU 8-bit RISC	Firmware IS-100 Lineage

모델 선택 / 주문 가이드

선택 항목	옵션 / 안내
호스트 인터페이스	TTL232 (기본 제공 · 단일 인터페이스)
Buzzer	Optional — 발주 시 명시
커넥터 / 케이블	핀헤더 직결 또는 케이블 어셈블리 협의
커스터마이징	펌웨어 · 외형 · 핀배치 변경 시 별도 협의
대량생산 단가	OEM 양산 수량별 단가는 영업 담당자 문의

인증 / 규격

KC 한국

ISO 14443 A/B

T=CL APDU

✓ 동작 주파수 13.56 MHz 대역, 국내 무선 규격 부합 설계  |
✓ ISO/IEC 14443 Type A/B 표준 준수  |
✓ 인증서 / 인증번호는 영업 담당자를 통해 요청하실 수 있습니다

아래 첨부에서 IS-4300A1_Catalog.pdf 를 받으실 수 있습니다.
