NFC + BLE [ISM-3500]

페이지 정보

작성자 admin
댓글 0건 조회 25회 작성일 26-05-13 12:06

본문

NFC + BLUETOOTH 5.0 OEM 임베디드 모듈 · IS-3500 의 모듈 버전 · 안테나 일체형 PCB · KC 모듈 인증

ISM-3500 — NFC + BLE 5.0 OEM 임베디드 모듈

IS-3500 의 모듈 버전 · 99 × 62 × 6 mm 안테나 일체형 PCB · Bluetooth 5.0 · RS232 · USBtoSerial · USB HID · Wiegand 4종 동시 실장 · KC 모듈 인증 완료 · Iksung.Reader .NET SDK

IS-3500 의 OEM 임베디드 모듈 — 안테나 일체형 PCB · KC 모듈 인증

ISM-3500 은 IS-3500 케이스 완제품의 모듈 버전으로, 호스트 단말의 PCB 에 직접 통합하기 위한 안테나 일체형 OEM 모듈입니다. 외관 케이스 없이 99 × 62 × 6 mm 단일 PCB 폼팩터에 RS232 · USB-to-Serial(FTDI) · USB HID Keyboard · Wiegand 4종 커넥터를 동시에 실장하여, 호스트 설계 변경 없이 어떤 통신 방식이든 즉시 사용할 수 있습니다.

ISO14443 A/B · Mifare 전 라인업 · ISO15693 SLIX1/SLIX2 · FeliCa · NFC HCE · Bluetooth 5.0 까지 단일 모듈에서 처리, KC 모듈 인증 완료로 호스트 통합 시 추가 인증 부담 최소화. 동작 온도 -40 ~ +80°C 산업/실외용. Iksung.Reader .NET SDK (NuGet · async/await) 무료 제공.

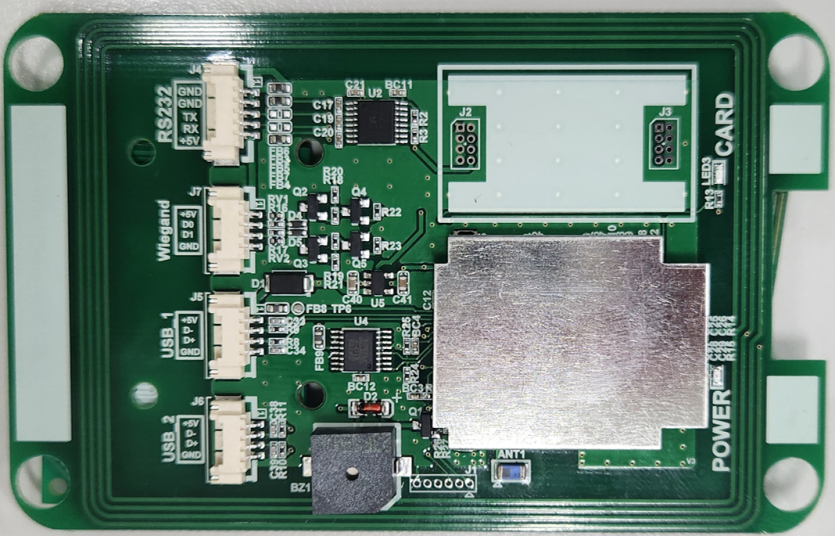

▍ PCB : 99 × 62 × 6 mm · 안테나 일체형

KC 모듈 인증 · 4 종 커넥터 동시 실장 · -40~+80°C

▼ 카탈로그 PDF 다운로드 (A4)

한눈에 보는 ISM-3500

모듈 인증 완료
(NFC + BT 통합)

4-Way

RS232 + USB(FTDI/HID)
+ Wiegand 동시 실장

BLE 5.0

Multi-layer Chip
2.45 GHz · 40 CH

.NET

Iksung.Reader SDK
(NuGet · async/await)

▍ WHY ISM-3500

✅ KC 모듈 인증 완료 — 모듈 단독 인증 (USB 리더기 / RS232 리더기 / 모듈 — 3 종 KC 인증 보유)
✅ 4 종 인터페이스 동시 실장 — RS232(5p) · USBtoSerial FTDI(4p) · USB HID Keyboard(4p) · Wiegand(4p), 호스트가 원하는 방식 즉시 사용
✅ IS-3500 의 모듈 버전 — 동일 SoC · 동일 펌웨어 · 동일 프로토콜, 케이스 없이 BOM 단가 절감
✅ 안테나 일체형 PCB — NFC Loop + BLE Multi-layer Chip 통합, 호스트 PCB 드롭-인
✅ 동작 온도 -40 ~ +80°C — 산업/실외 환경 대응
✅ 다중 카드 표준 통합 — Mifare 전 라인업 + ISO15693 SLIX + FeliCa + NFC HCE + AES-128/256 / 3DES
✅ Iksung.Reader .NET SDK — NuGet · async/await · .NET 8 + .NET 4.7.2 무료

핵심 특징

▸ 4 종 호스트 인터페이스 동시 실장 RS232 (5-pin) · USB to Serial FTDI (4-pin) · USB HID Keyboard (4-pin) · Wiegand (4-pin) — 한 모듈에 4 개 커넥터가 모두 실장되어, 호스트 설계 변경 없이 어떤 인터페이스든 즉시 사용	▸ Bluetooth 5.0 Multi-layer Chip 안테나 일체형 · 2,402 ~ 2,480 MHz (40 채널) · Sensitivity -96 dBm · Output -40 ~ +8 dBm
▸ 다중 카드 표준 + Bluetooth Card ISO14443 A/B (T=CL) + Mifare 전 라인업 · ISO15693 SLIX1/SLIX2 · FeliCa · NFC HCE · Bluetooth Card 모바일 인증 · ISO-7816 SIM 1 EA 슬롯	▸ Iksung.Reader .NET SDK NuGet 패키지 · async/await 전체 API · .NET 8 + .NET Framework 4.7.2 듀얼 타겟 · `ConnectAsync()` · `TagDetected` 이벤트 · 통합 매뉴얼 / 샘플

지원 카드 · 표준

분류	지원 내용
ISO14443 A — Mifare	Classic · UltraLight · Plus (SL1/SL3) · NTAG · DESFire
ISO14443 A/B	T=CL · APDU · 교통카드 잔액 조회
ISO15693	ICODE SLIX1 · SLIX2
기타 표준	FeliCa · NFC HCE (모바일) · Bluetooth Card · ISO-7816 SIM 1 EA

전기적 · 물리적 특성

MCU	64 MHz Cortex-M4 with FPU
호스트 통신 방식 (4 종 동시 실장)	RS-232 · USB to Serial (FTDI) · USB HID Keyboard · Wiegand
Serial 파라미터	115200 bps · 8 데이터 · None Parity · 1 Stop · No Flow Control
NFC 주파수 / 대역폭 / 출력	13.56 MHz \| 13.553 ~ 13.567 MHz (±7 KHz) \| Output 1.0 W 이하
Bluetooth	Bluetooth 5.0 · 2.45 GHz · 2,402 ~ 2,480 MHz (40 CH)
BLE 출력 / 감도	Output -40 ~ +8 dBm · Sensitivity -96 dBm
NFC / BLE 안테나	NFC : Loop Type (일체형) · BLE : Multi-layer Chip Type
지원 카드 / 표준	ISO14443 A/B · ISO15693 · FeliCa · NXP NFC Tag · Mifare 전 라인업 · DESFire · NTAG · ICode SLIX1/SLIX2 · AES-128/256 · 3DES
표시 / 가청 (모듈 내장)	2 LED (Blue · Red) + Buzzer 1 EA — 모듈에 일체형 실장
공급 전압	DC +5.0 V
동작 온도	-40 ~ +80 °C (산업/실외 등급)
외형 (W × H × T)	99 × 62 × 6 mm · 안테나 일체형 단일 PCB · 마운팅 홀 4 × Ø 5.20 mm (도면 별도)
인증	KC 모듈 인증 완료 (USB 리더기 · RS232 리더기 · 모듈 — 3 종 KC)
SDK	Iksung.Reader .NET SDK — NuGet · .NET 8 + .NET Framework 4.7.2 · async/await

호스트 인터페이스 — 4 종 커넥터 동시 실장 · 핀맵

한 모듈에 4 개의 커넥터가 모두 실장되어 있어, 호스트가 원하는 인터페이스를 즉시 사용할 수 있습니다. 발주 옵션 선택 / 펌웨어 재구성 불필요.

RS-232 · 5-PIN

RS232

1. 5V
2. Rx
3. Tx
4. GND
5. GND

USB FTDI · 4-PIN

USB to Serial

1. GND
2. D+
3. D−
4. 5V
FTDI 가상 COM 포트

USB HID · 4-PIN

USB Keyboard

1. GND
2. D+
3. D−
4. 5V
PC 직접 키 입력

WIEGAND · 4-PIN

Wiegand

1. GND
2. D1
3. D0
4. 5V
출입통제 표준

✦ Serial 통신 파라미터: 115200 bps · 8 데이터 · None Parity · 1 Stop bit · 흐름 제어 없음 | 4 종 모두 모듈 PCB 에 실장됨 (Bottom 면 참조)

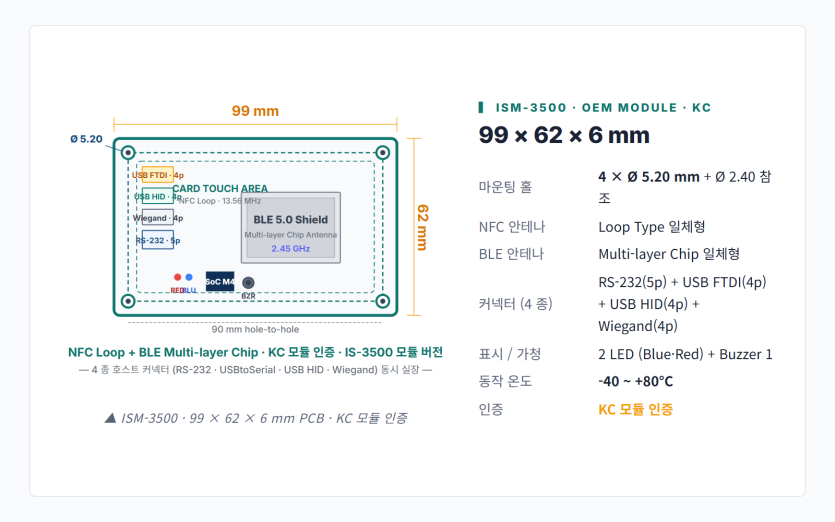

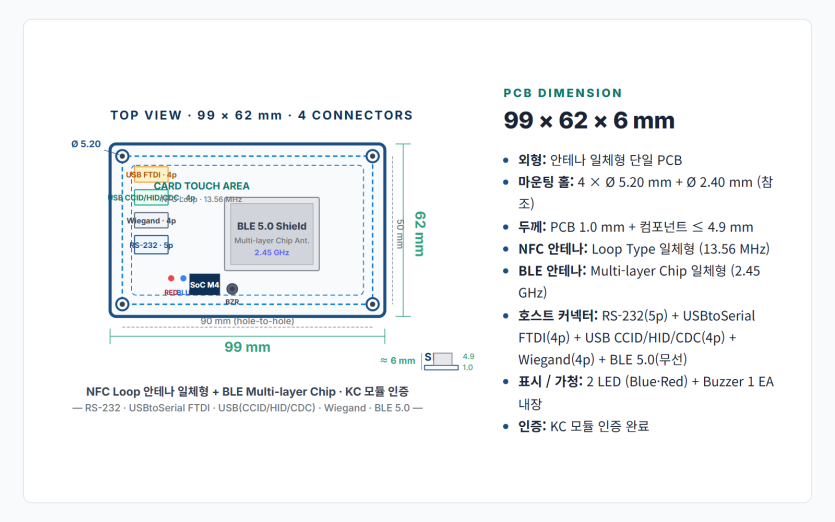

외형 도면 — 99 × 62 × 6 mm 안테나 일체형 PCB

안테나 일체형 단일 PCB · 99 × 62 × 6 mm · NFC Loop + BLE Multi-layer Chip 안테나 일체 · 4 모서리 마운팅 홀 Ø 5.20 mm + 정밀 참조 홀 Ø 2.40 mm · 호스트 단말 PCB 에 직접 통합 가능 · 외함 별도 설계 자유.

응용 분야

OEM 임베디드 통합	호스트 단말 PCB 에 직접 실장 — 별도 외함·커넥터 불필요. NFC + BLE 통합을 단일 모듈로 추가
키오스크 · POS 단말 내장	USB 옵션 — PC/SC 표준 또는 HID 모드 / 모바일 BLE 결제·인증 동시 지원, 외관 디자인 자유
출입통제 · 게이트 단말 OEM	Wiegand / RS232 옵션 — 기존 출입통제 시스템과 직결, NFC + Bluetooth Card 듀얼 인증
모바일 BLE 연동 단말	BLE Central · Peripheral 듀얼로 스마트폰 앱과 양방향 무선 통신, Bluetooth Card · NFC HCE 인증

모델 선택 / 주문 가이드

선택 항목	옵션
모델	ISM-3500 (NFC + Bluetooth 5.0 · OEM 임베디드 모듈 · 안테나 일체형 PCB · KC 모듈 인증)
호스트 인터페이스 (4 종 동시 실장)	RS-232 · USB to Serial (FTDI) · USB HID Keyboard · Wiegand
Bluetooth	Bluetooth 5.0 (Output -40 ~ +8 dBm · Sens -96 dBm)
모듈 사이즈	99 × 62 × 6 mm · 마운팅 홀 4 × Ø 5.20 mm
동작 온도	-40 ~ +80 °C · 산업/실외 등급
SDK	Iksung.Reader .NET SDK (NuGet 무료) · .NET 8 + .NET Framework 4.7.2
커스터마이징	펌웨어 · 핀배치 · 외형 · 펌웨어 로고 변경 협의 — 양산 프로젝트별 최적화

EXAMPLE ORDER CODE

ISM-3500 (NFC + BLE 5.0 · 4 종 I/F · KC 모듈 인증 · OEM)

인증 / 규격

KC
모듈 인증

ISO 14443 A/B

ISO 15693

BLE 5.0 / HCE

✓ KC 모듈 인증 완료 — 모듈 단독 인증 (USB 리더기 / RS232 리더기 / 모듈 — 3 종 인증) |
✓ ISO/IEC 14443 A/B + 15693 + FeliCa + NFC HCE + Bluetooth 5.0 표준 준수 |
✓ AES-128/256 · 3DES 암호화 지원 | 인증서 영업 담당자 요청 가능

OEM 샘플 신청 · 통합 협의

호스트 단말에 NFC + BLE 모듈 내장 검토 / 키오스크·POS·출입통제·결제 단말 OEM 도입 시 도와드립니다.

㈜익성전자 | TEL 070-8237-5078 | jch1002@iksung.co.kr

아래 첨부에서 ISM-3500_Catalog.pdf · ISM-3500_Module_Manual.pdf 를 받으실 수 있습니다.

첨부파일

ISM-3500_Module_Manual.pdf (2.0M)
3회 다운로드 | DATE : 2026-05-13 12:09:51
ISM-3500_drawing.pdf (110.3K)
1회 다운로드 | DATE : 2026-05-13 12:09:51
