NFC + Bluetooth 5.0 듀얼 모드 리더 — USB PC/SC ⇄ HID 설정 전환
Bluetooth 5.0 Dual Mode · 안테나 일체형 · KC 인증 · Bluetooth Card 지원 · Iksung.Reader .NET SDK (NuGet · async/await)

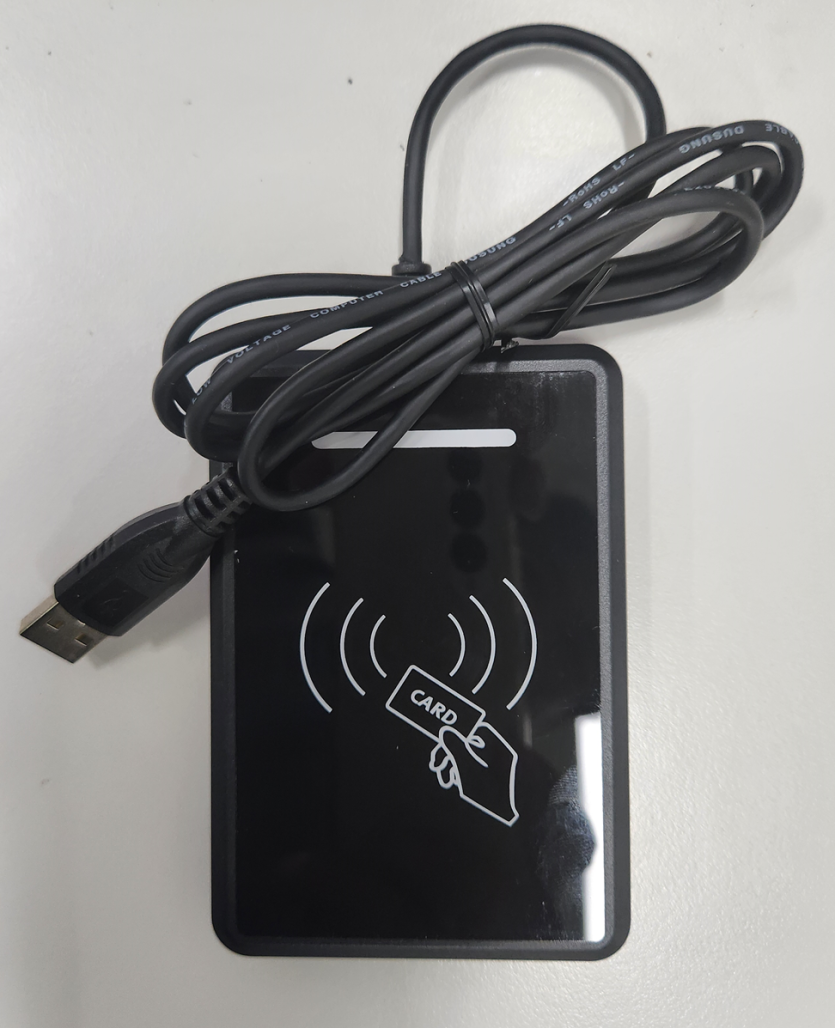

NFC + BLE 5.0 통합 · 케이스 완제품 리더
|
▍ Case : 71.96 × 104.96 × 6.3 mm
BLE 5.0 Dual · KC 인증 · 케이스 완제품
|
|
▼ 카탈로그 PDF 다운로드 (A4 7 페이지) |
한눈에 보는 IS-3500
|
BLE 5.0
Dual Mode
(Central + Peripheral) |
PC/SC
USB CCID ⇄ HID
설정 전환 |
M4 +FPU
64 MHz Cortex-M4
|
.NET
Iksung.Reader SDK
(NuGet · async/await) |
✅ NFC + BLE 5.0 일체화 — 단일 모듈로 무선 카드 인식과 BLE 통신 동시 처리
✅ BLE Dual Mode — Central / Peripheral 각각 Enable·Disable
✅ USB PC/SC ⇄ HID 전환 — 표준 스마트카드와 키보드 입력 모드 자유 전환
✅ Bluetooth Card 지원 — 모바일 BLE 기반 무선 카드/크리덴셜 인증
✅ 다중 카드 표준 통합 — Mifare 전 라인업 + ISO15693 + FeliCa + HCE + ISO-7816 SIM
✅ Iksung.Reader .NET SDK — NuGet · async/await · .NET 8 + .NET 4.7.2
✅ KC 인증 완료 — NFC · Bluetooth 통합 인증
핵심 특징
|
▸ Bluetooth 5.0 — Dual Mode Central + Peripheral 동시 지원 · 각각 Enable / Disable 가능 · 2,402 ~ 2,480 MHz (40 채널) · Sensitivity -96 dBm · Output -40 ~ +4 dBm |
▸ USB CCID ⇄ HID 설정 전환 USB CCID (PC/SC) — 표준 스마트카드 (WinSCard / pcsclite) · USB HID Keyboard — PC 직접 키 입력 · 펌웨어 설정으로 두 모드 자유 전환 · OS 별도 드라이버 불필요 |
|
▸ 다중 카드 표준 + Bluetooth Card ISO14443 A/B (T=CL) + Mifare 전 라인업 · ISO15693 SLIX1/SLIX2 · FeliCa · NFC HCE · Bluetooth Card 모바일 인증 · ISO-7816 SIM 1 EA 슬롯 |
▸ Iksung.Reader .NET SDK NuGet 패키지 · async/await 전체 API · .NET 8 + .NET Framework 4.7.2 듀얼 타겟 · ConnectCcidAsync() · ConnectBleAsync() · TagDetected 이벤트 · 통합 매뉴얼
|
지원 카드 · 표준
| 분류 | 지원 내용 |
| ISO14443 A — Mifare | Classic · UltraLight · Plus (SL1/SL3) · NTAG · DESFire |
| ISO14443 A/B | T=CL · APDU · 교통카드 잔액 조회 |
| ISO15693 | ICODE SLIX1 · SLIX2 |
| 기타 표준 | FeliCa · NFC HCE (모바일) · Bluetooth Card · ISO-7816 SIM 1 EA |
전기적 · 물리적 특성
| MCU | 64 MHz Cortex-M4 with FPU |
| NFC 주파수 / 출력 | 13.56 MHz ± 7 KHz | Output : 1.0 W 이하 |
| 인식 거리 | 0 ~ 50 mm |
| 호스트 인터페이스 | RS232 / TTL232 · USB (PC/SC CCID ⇄ HID 전환) · Wiegand · Bluetooth 5.0 |
| USB 모드 설정 | USB CCID (PC/SC) — Win/Linux 표준 스마트카드 / USB HID Keyboard — PC 직접 입력 · 펌웨어 설정으로 전환 |
| Bluetooth | Bluetooth 5.0 — Central + Peripheral Dual Mode |
| BLE 주파수 / 출력 / 감도 | 2.45 GHz · 2402~2480 MHz (40 CH) | Out -40 ~ +4 dBm · Sens -96 dBm |
| 공급 전압 / 소비 전류 | DC 5 V | ON 130 mA Max · OFF 40 mA Max |
| SDK | Iksung.Reader .NET SDK — NuGet · .NET 8 + .NET Framework 4.7.2 · async/await |
| 표시 / 인증 | 동작 LED 2 ea · Buzzer 1 ea | KC 인증 (NFC + Bluetooth 통합) |
| 케이스 외형 | 71.96 × 104.96 × 6.3 mm (NFC + BLE 일체형 케이스 완제품) |
USB 모드 — 펌웨어 설정으로 전환
|
Mode 1
USB CCID (PC/SC)표준 스마트카드 인터페이스
Win/Linux 드라이버 불필요 |
⇄ |
Mode 2
USB HID KeyboardPC 직접 입력 · 응용 수정 불필요
키오스크 / POS 즉시 적용 |

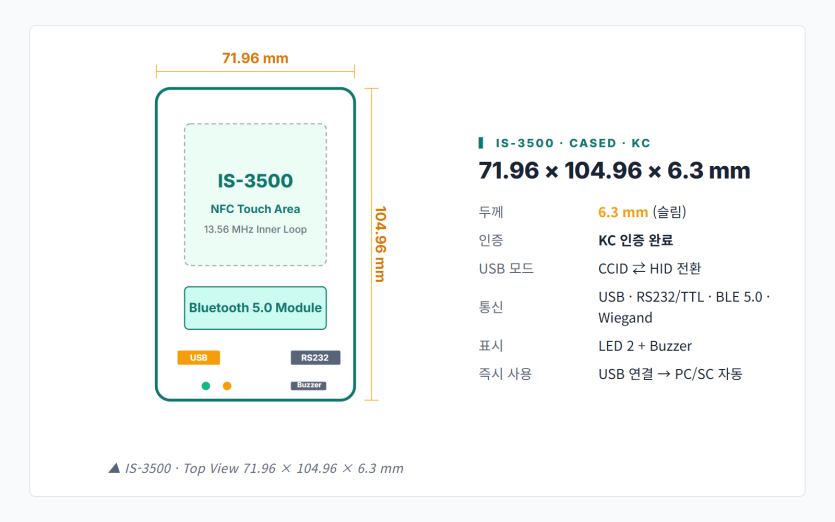

외형 도면 — 71.96 × 104.96 × 6.3 mm 슬림 케이스
슬림 케이스 완제품 · KC 인증 완료 · 71.96 × 104.96 × 6.3 mm · 6.3 mm 슬림 두께 · NFC + Bluetooth 5.0 안테나 일체형 · USB CCID ⇄ HID Keyboard 설정 전환.
응용 분야
| PC/SC 스마트카드 응용 | USB CCID 모드 — 신분증 · 보안카드 · SIM R/W · Windows WinSCard / Linux pcsclite 표준 API 즉시 사용 |
| 키오스크 · POS 단말 | USB HID Keyboard 모드 — 카드 인식 시 UID 키보드 입력 자동 전달, 응용 프로그램 수정 불필요 |
| 모바일 BLE 무선 연동 | BLE Central · Peripheral 듀얼로 스마트폰 앱과 양방향 무선 통신, Bluetooth Card · NFC HCE 인증 |
| 출입자 ID 식별 | 사원증 · 방문증 인증, 보안 게이트. Wiegand 인터페이스로 기존 출입통제 시스템 직결 |
모델 선택 / 주문 가이드
| 선택 항목 | 옵션 |
| 모델 | IS-3500 (NFC + Bluetooth 5.0 Dual Mode Reader · 케이스 완제품) |
| USB 모드 | USB CCID (PC/SC) ⇄ USB HID Keyboard 펌웨어 설정 전환 |
| 호스트 인터페이스 | RS232 / TTL232 · USB (CCID·HID 전환) · Wiegand · Bluetooth 5.0 |
| Bluetooth | Bluetooth 5.0 — Central / Peripheral Dual (Bluetooth Card 지원) |
| SDK | Iksung.Reader .NET SDK (NuGet 무료) · .NET 8 + .NET Framework 4.7.2 |
| 커스터마이징 | 펌웨어 · 외형 · 인쇄 · 운영 프로그램 변경 시 별도 협의 |
인증 / 규격
|
KC 한국 |
ISO 14443 A/B |
ISO 15693 |
BLE 5.0 / HCE |
✓ KC 인증 완료 — NFC + Bluetooth 5.0 통합 인증 |
✓ ISO/IEC 14443 A/B + 15693 + NFC HCE 표준 준수 |
✓ 인증서 영업 담당자 요청 가능
샘플 신청 · 도입 협의
PC/SC 응용 · 키오스크 / POS · 모바일 BLE 연동 단말 도입 검토 시 도와드립니다.
