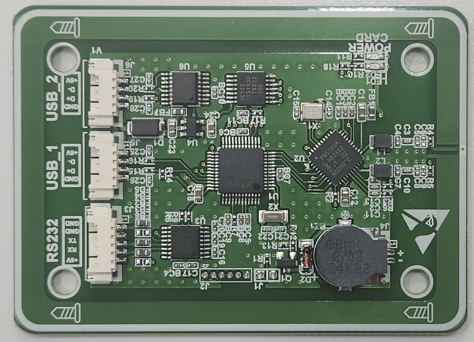

NFC Module [IS-3400-V6.0]
페이지 정보
본문
RFID/NFC + ISO15693 + USB HID Keyboard 통합 모듈
Mifare 전 라인업 · ISO15693 SLIX1/SLIX2 · NFC HCE · USB HID Keyboard 직접 입력 · 70 × 50 mm 공용 폼팩터
다중 카드 표준 + USB HID 키보드 직접 입력
|
▍ Size : 70 × 50 × 6 mm
USB HID Keyboard · ISO15693 + Mifare 전 라인업
|
|
▼ 카탈로그 PDF 다운로드 (A4 8 페이지) |
한눈에 보는 IS-3400 V6.0
|
USB HID
Keyboard 직접 입력
|
15693
ISO15693 SLIX1/SLIX2
|
13.56MHz
동작 주파수
|
70×50
공용 폼팩터 (mm)
|
✅ USB HID Keyboard — 카드 데이터를 키보드 입력 형식으로 PC 응용에 즉시 전달, 별도 SDK 불필요
✅ ISO15693 추가 지원 — ICODE SLIX1/SLIX2 산업용 RFID 태그 호환
✅ Mifare 전 라인업 — Classic · Ultralight · Plus · NTAG · DESFire
✅ NFC HCE 모바일 — 스마트폰 HCE 인증, 디지털 멤버십 카드
✅ 70 × 50 mm 공용 폼팩터 — IS-200-S / IS-240-A / IS-270-S 와 호환 (부품 조달 ↑)
✅ ISReaderPro V6.x 호환 — 통합 운영 GUI · ISReaderPro V1.2 도 호환
핵심 특징
|
▸ USB HID Keyboard 직접 입력 드라이버 불필요 · 카드 인식 시 UID 또는 데이터를 키보드 입력으로 PC 응용에 자동 전달 · POS · 키오스크 · 출입 통제 · ERP 통합에 즉시 사용 가능 |
▸ 다중 NFC/RFID 카드 표준 ISO14443 A/B (T=CL) + Mifare 전 라인업 · ISO15693 ICODE SLIX1 / SLIX2 · NFC HCE 모바일 · 교통카드 일련번호 / 잔액 조회 |
|
▸ 공용 70 × 50 mm 폼팩터 IS-200-S / IS-240-A / IS-270-S 와 동일 폼팩터 · 4 모서리 마운팅 (Ø 3.8 mm) · 마운팅 간격 54 × 34 mm · 호스트 PCB 통합 시 부품 호환성 ↑ |
▸ ISReaderPro V6.x 통합 GUI ISReaderPro V6.x 호환 · 별도 SDK 없이 GUI 도구만으로 카드 R/W · 설정 · 진단 · 이전 ISReaderPro V1.2 도 호환 (레거시 응용 유지) |
지원 카드
| 분류 | 지원 내용 |
| Mifare 전 라인업 | Classic · Ultralight · Plus (SL1/SL3) · NTAG · DESFire |
| ISO14443 A/B | T=CL · APDU 표준 명령 · 교통카드 잔액 조회 |
| ISO15693 (NEW) | ICODE SLIX1 · SLIX2 산업용 RFID 태그 |
| NFC HCE | 스마트폰 Host Card Emulation — 모바일 사원증 · 디지털 멤버십 |
전기적 · 물리적 특성
| CPU | 32-bit RISC Micro-controller |
| 동작 주파수 (Carrier) | 13.56 MHz ± 7 KHz |
| 지원 카드 표준 | ISO14443 A/B · ISO15693 · NFC HCE |
| 지원 카드 종류 | Mifare Classic · UL · Plus · NTAG · DESFire · ICODE SLIX1/SLIX2 |
| 호스트 인터페이스 | RS232 / TTL232 · USB HID Keyboard (별도 드라이버 불필요) |
| 운영 도구 | ISReaderPro V6.x 통합 GUI (V1.2 도 호환) |
| 공급 전압 | DC 5 V (External Power) |
| 표시 | 동작 LED 2 ea · Buzzer 1 ea |
| 외형 (W × L × H) | 70 × 50 × 6 mm · IS-200-S / IS-240-A / IS-270-S 공용 폼팩터 |
| 마운팅 | 4 모서리 (Ø 3.8 mm) · 홀 간격 54 × 34 mm |

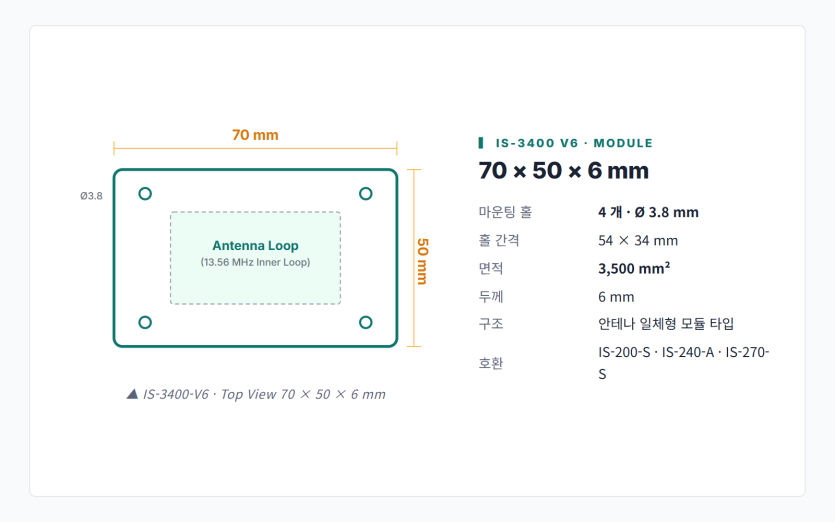

외형 도면 — 70 × 50 × 6 mm
안테나 일체형 모듈 타입 · 70 × 50 × 6 mm · IS-200-S / IS-240-A / IS-270-S 공용 폼팩터 · 4 마운팅 홀 (Ø 3.8) · 14443 A/B + ISO15693 + NFC HCE 통합 지원.
응용 분야
| POS / 키오스크 (HID) | USB HID Keyboard — 카드 데이터 키보드 입력 자동 전달, 응용 프로그램 수정 없이 즉시 사용 |
| 출입자 ID 식별 | 사원증 · 방문증 인증, 보안 게이트, 직원 식별 단말 |
| 산업용 RFID (ISO15693) | ICODE SLIX1/SLIX2 산업 태그 인식 — 자산 관리, 생산 라인, 물류 |
| NFC HCE 모바일 | 스마트폰 HCE 인증, 모바일 사원증, 디지털 멤버십 |
| 교통카드 잔액 조회 | T-Money · cashBee · 레일플러스 · 환경공단 카드 잔액 단말 |
| OEM 임베디드 | 공용 70 × 50 mm 폼팩터 — 부품 통합 시 IS-200/240/270 시리즈와 호환 |
모델 선택 / 주문 가이드
| 선택 항목 | 옵션 |
| 모델 | IS-3400 V6.0 (RFID/NFC + ISO15693 + USB HID Keyboard Module) |
| 호스트 인터페이스 | RS232 / TTL232 · USB HID Keyboard — 발주 시 선택 |
| 지원 카드 | Mifare 전 라인업 + ISO15693 SLIX1/SLIX2 + NFC HCE |
| 운영 도구 | ISReaderPro V6.x (통합 GUI 무료) · 이전 V1.2 도 호환 |
| 커스터마이징 | 펌웨어 / 외형 / 핀배치 변경 시 별도 협의 |
샘플 신청 · USB HID 단말 도입
POS · 키오스크 · 출입 통제 등 USB HID Keyboard 단말 도입 검토 시 사양 · 샘플 · 대량 단가를 도와드립니다.
아래 첨부에서 IS-3400_V6_Catalog.pdf 를 받으실 수 있습니다.
