NFC Module [IS-240]

페이지 정보

profile_image
작성자 admin
댓글 0건 조회 33회 작성일 26-05-11 13:22

본문





NFC / RFID MODULE · ANTENNA-INTEGRATED · 3-WAY SERIAL

안테나 일체형 13.56 MHz NFC / RFID 리더 모듈


32-bit MCU · RS232 / TTL232 / RS485 3 종 인터페이스 · 국내 교통카드 4 종 잔액 조회 · A / B 두 사이즈







3 종 시리얼 인터페이스 + 32-bit MCU 안정 동작



IS-240 은 13.56 MHz 대역의 ISO14443 A/B 표준 NFC/RFID 카드를 인식하기 위해 설계된 안테나 일체형 리더 모듈 입니다.
별도 외부 안테나 없이 단일 PCB 만으로 동작하므로, 출입통제 · 키오스크 · 결제 단말 · 산업 자동화 등 다양한 호스트 시스템에 신속하고 경제적 으로 통합할 수 있습니다.



T-머니 · cashBee · 레일플러스 · 환경공단 카드 등 국내 교통/공공 카드와 ISO14443A 기반 Mifare Classic / Ultralight 의 읽기·쓰기, APDU 명령을 지원합니다.
RS232 · TTL232 기본, RS485 옵션 으로 PC · MCU · 산업 네트워크 모두 대응합니다.

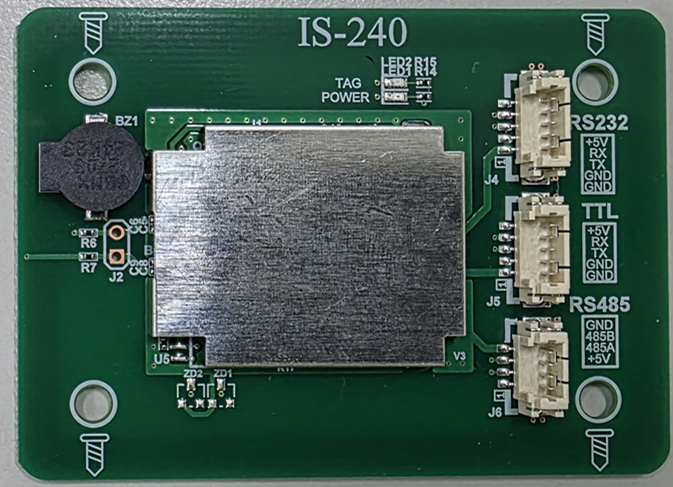

IS-240 NFC/RFID Reader Module
▍ Size : A (70×50×6 mm) · B (90×60×6 mm)

32-bit RISC MCU · 안테나 일체형 · 3 종 시리얼





▼ 카탈로그 PDF 다운로드 (A4 6 페이지)




한눈에 보는 IS-240



13.56MHz

동작 주파수
0–50mm

최대 인식 거리
32-bit

RISC MCU
(고성능 안정 동작)
3종

시리얼 인터페이스
(RS232/TTL/485)





▍ WHY IS-240


✅ 안테나 일체형 단일 PCB — 외부 안테나 설계·튜닝 부담 제거, 즉시 통합 가능
✅ 32-bit RISC MCU — 빠른 응답 · 안정된 펌웨어 동작 (IS-200 의 상위 라인)
✅ 3 종 시리얼 인터페이스 — RS232 / TTL232 기본 + RS485 옵션 (장거리·다중 단말)
✅ 국내 교통카드 4 종 지원 — T-Money · cashBee · 레일플러스 · 환경공단 카드 잔액 조회
✅ A / B 두 사이즈 — 70×50 mm (소형) / 90×60 mm (표준) 폼팩터 유연성
✅ 저가형 모듈 — BOM 부담 최소화, 대량생산 단말에 적합






핵심 특징



▸ 13.56 MHz NFC / RFID Reader

ISO14443 A — Mifare Classic · Ultralight 읽기/쓰기 · APDU 표준 명령 지원 · T-Money · cashBee · 레일플러스 · 환경공단 카드 잔액 조회 · RS232/TTL232 기본, RS485 옵션


▸ 3-Way 시리얼 인터페이스

RS232 (PC 직결 · 산업용 단말) · TTL232 (MCU 직결 · 임베디드 보드) · RS485 옵션 (장거리 통신 · 다중 단말 · 산업 네트워크) — 단일 모델로 3 가지 호스트 환경 모두 대응


▸ 32-bit MCU + 안테나 일체형

32-bit RISC Micro-controller — 빠른 응답·안정된 펌웨어 동작 · 안테나 일체형 단일 PCB — 외부 안테나 설계·튜닝 부담 제거 · 인식 음영(Dead-Zone) 제거 · 즉시 통합 가능


▸ A / B 두 사이즈 옵션

IS-240-A (70×50 mm) — 소형/임베디드 호스트용 · IS-240-B (90×60 mm) — 일반 단말·키오스크용 · 다양한 호스트 폼팩터에 폭넓게 적용 · 발주 시 사이즈 선택





지원 표준 · 카드


분류 지원 내용
표준 프로토콜 ISO 14443 Type A · Type B · APDU 명령 송수신
NFC 카드 R/W Mifare Classic — 블록 단위 R/W · Mifare Ultralight — 페이지 단위 R/W
국내 교통카드 4 종 T-Money · cashBee · 레일플러스 · 전기자동차 환경공단 카드 잔액 조회
APDU 명령 ISO14443 A/B 기반 표준 APDU 트랜잭션 송수신




전기적 · 물리적 특성


CPU32-bit RISC Micro-controller
동작 주파수 (Carrier)13.56 MHz ± 7 KHz
RF 출력200 μV/m Max.
인식 거리0 ~ 50 mm
공급 전압DC 5 V (External Power)
소비 전류RF Carrier ON : 130 mA Max · OFF : 40 mA Max
호스트 인터페이스RS232 / TTL232 기본 · RS485 옵션
외형 — A 사이즈IS-240-A : 70 × 50 × 6 mm
외형 — B 사이즈IS-240-B : 90 × 60 × 6 mm
구조안테나 일체형 · 단일 PCB
표시 / 신호동작 LED 2 ea · Buzzer 1 ea
동작 환경일반 실내 환경 (상세 사양 별도 문의)




사이즈 옵션 — A / B 두 모델



Compact

IS-240-A


70 × 50 × 6 mm

소형 / 임베디드 호스트용 ·
공간 제약이 있는 OEM 응용
Standard

IS-240-B


90 × 60 × 6 mm

일반 단말 · 키오스크 ·
여유 공간이 확보된 호스트




인터페이스별 권장 응용


인터페이스 제공 특징 / 적용 분야
RS-232 기본 PC 직결 · 산업용 단말 · 일반 호스트
TTL-232 기본 MCU 직결 · 임베디드 보드 · 저전압 로직
RS-485 옵션 장거리 통신 · 다중 단말 환경 · 산업 네트워크




외형 도면 — IS-240-B (90 × 60) / IS-240-A (70 × 50)



32-bit MCU RFID 모듈 · IS-240-B (90 × 60 mm) / IS-240-A (70 × 50 mm) 두 사이즈 · RS485 옵션 지원 · IS-200 폼팩터 호환.



▍ IS-240-B  90 × 60 × 6 mm (= IS-200-L 호환)


IS-240_B 외형 도면



▍ IS-240-A  70 × 50 × 6 mm (= IS-200-S 호환)


IS-240_A 외형 도면





응용 분야


출입통제 시스템 사원증 · 방문증 인증, 보안 게이트, 다중 게이트 (RS485 네트워크)
키오스크 / 무인 단말 회원 카드 인식, 무인 발권 / 체크인 / 자동화 단말
교통카드 잔액 단말 T-Money · cashBee · 레일플러스 · 환경공단 카드 잔액 조회 (편의점·역사)
결제 단말 / POS Mifare 전자지갑 단말, 멤버십 인증, 매장 결제 시스템
산업 자동화 (RS485) 공장 자동화 · 작업자 인증 · 다중 단말 네트워크 (RS485 옵션 활용)
OEM 임베디드 RFID 모듈 통합이 필요한 모든 호스트 제품, 안테나 일체형 드롭-인




BOM / OEM 통합 정보 FOR OEM



Footprint

A: 70×50×6 / B: 90×60×6 mm
Power

DC 5V · 130 mA Max
Interface

RS232 / TTL / RS485 opt.

Indicators

LED 2ea + Buzzer 1ea
MCU

32-bit RISC
Structure

Antenna-Integrated




모델 선택 / 주문 가이드


선택 항목 옵션 / 안내
사이즈 IS-240-A (70×50 mm) 또는 IS-240-B (90×60 mm)
호스트 인터페이스 RS232 / TTL232 기본 · RS485 추가 시 옵션 명시
커넥터 / 케이블 핀헤더 직결 또는 케이블 어셈블리 협의
커스터마이징 펌웨어 · 외형 · 커넥터 변경 시 별도 협의
대량생산 단가 OEM 양산 수량별 단가는 영업 담당자 문의





EXAMPLE ORDER CODE

IS-240-B  (RS232 + RS485 옵션)





인증 / 규격



KC
한국

ISO 14443 A/B

APDU Command


✓ 동작 주파수 13.56 MHz 대역, 국내 무선 규격 부합 설계  |
✓ ISO/IEC 14443 Type A/B 표준 준수  |
✓ 인증서 / 인증번호는 영업 담당자를 통해 요청하실 수 있습니다






샘플 신청 · 도입 협의


출입통제 · 키오스크 · 교통카드 단말 · 산업 자동화 도입 검토 시 사양 · 샘플 · 대량 단가를 도와드립니다.



㈜익성전자  |  TEL 070-8237-5078  |  jch1002@iksung.co.kr





아래 첨부에서 IS-240_Catalog.pdf 를 받으실 수 있습니다.
