NFC / RFID MODULE · ANTENNA-INTEGRATED · ENTRY-LEVEL

13.56 MHz 안테나 일체형 RFID 리더 모듈 — 검증된 신뢰성


Mifare Classic / Ultralight R/W · ISO14443 A/B APDU · 교통카드 잔액 조회 · RS232 / TTL232 · L / S 두 사이즈







검증된 신뢰성 — 출입자 ID 식별 · 교통카드 잔액 조회



IS-200 은 13.56 MHz 대역의 안테나 일체형 RFID 리더 모듈 로,
출입자 ID 식별 · 사원증 인식 · 교통카드 잔액 조회 등 일반 RFID 응용에 최적화된 entry-level 제품 입니다.
ISO14443 A/B 규격 카드를 기본 지원하며, Mifare Classic / Ultralight 의 Read·Write 와 APDU 명령 송수신이 가능합니다.



RS232 · TTL232 인터페이스로 PC 직결과 MCU 임베디드 응용에 모두 대응하며,
L (90×60 mm) / S (70×50 mm) 두 사이즈로 다양한 호스트 폼팩터에 적합합니다.
오랜 양산 이력과 낮은 고장률 로 대량 적용 시 안정적입니다.

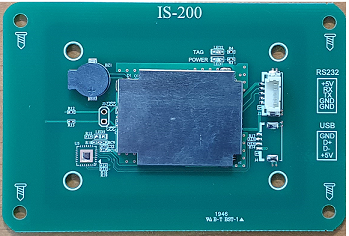

IS-200 NFC/RFID Reader Module
▍ Size : L (90×60×6 mm) · S (70×50×6 mm)

검증된 신뢰성 — 낮은 고장률 · entry-level





▼ 카탈로그 PDF 다운로드 (A4 6 페이지)




한눈에 보는 IS-200



13.56MHz

동작 주파수
0–50mm

최대 인식 거리
검증됨

오랜 양산 이력
낮은 고장률
L / S

두 가지 폼팩터





▍ WHY IS-200


✅ 검증된 신뢰성 — 낮은 고장률 — 오랜 양산 이력의 단순·견고한 회로 설계, 현장 운용 시 안정적
✅ 저가형 entry-level 모듈 — 단순한 ID 식별 응용에 경제적인 BOM 구성
✅ 교통카드 잔액 조회 내장 — T-Money · cashBee · 레일플러스 · 환경공단 카드
✅ 안테나 일체형 설계 — 외부 안테나 설계·튜닝 부담 제거, 즉시 통합 가능
✅ L / S 두 사이즈 — 호스트 폼팩터 유연성 확보 (RS232 / TTL232 인터페이스)






핵심 특징



▸ 검증된 신뢰성 — 낮은 고장률

오랜 양산 이력 — 다년간 누적 출하 검증 · 단순·견고한 회로 (8-bit RISC MCU 최소 부품) · 현장 운용 시 장기 무고장 신뢰 · 대량 적용 시 RMA / A/S 부담 최소화


▸ 2-Way 인터페이스 옵션

RS232 — PC 직결 표준 시리얼 · TTL232 — MCU / 임베디드 보드 직결 · 발주 시 인터페이스 레벨 선택 가능 · 다양한 PC 운영 프로그램 예제 제공


▸ Mifare R/W + ISO14443 A/B APDU

Mifare Classic — 블록 단위 Read/Write · Mifare Ultralight — 페이지 단위 Read/Write · ISO14443 A/B — APDU Command 송수신 · T-Money 카드 잔액 조회 기능 내장


▸ 안정된 태그 인식 성능

안테나 일체형 설계로 인식 음영(Dead-Zone) 제거 · 다양한 형태의 ID 태그에 일관된 응답 보장 · 0~50 mm 인식 거리 일반 RFID 카드 영역 충분 커버 · 2 개 동작 LED + Buzzer 시각·청각 피드백





지원 표준 · 카드


분류 지원 내용
표준 프로토콜 ISO 14443 Type A · Type B · APDU 명령 송수신
NFC 카드 R/W Mifare Classic — 블록 단위 R/W · Mifare Ultralight — 페이지 단위 R/W
국내 교통카드 T-Money · cashBee · 레일플러스 · 환경공단 카드 잔액 조회
APDU 명령 ISO14443 A/B 기반 표준 APDU 트랜잭션 송수신




전기적 · 물리적 특성


CPU8-bit RISC Micro-controller
동작 주파수 (Carrier)13.56 MHz ± 7 KHz
RF 출력200 μV/m Max.
인식 거리0 ~ 50 mm
공급 전압DC 5 V (External Power)
소비 전류RF Carrier ON : 130 mA Max · OFF : 40 mA Max
호스트 인터페이스RS232 · TTL232 (Select Option, 발주 시 선택)
외형 — L 사이즈IS-200-L : 90 × 60 × 6 mm
외형 — S 사이즈IS-200-S : 70 × 50 × 6 mm
구조안테나 일체형 · 단일 PCB
표시 / 신호동작 LED 2 ea · Buzzer 1 ea




사이즈 옵션 — L / S 두 모델



Standard

IS-200-L


90 × 60 × 6 mm

일반 출입통제 단말 · 키오스크 ·
여유 공간이 확보된 호스트 시스템
Compact

IS-200-S


70 × 50 × 6 mm

소형 · 임베디드 단말 ·
공간 제약이 있는 OEM 응용




외형 도면 — 90 × 60 mm (L) / 70 × 50 mm (S)



검증된 RFID 모듈 · L (90 × 60 mm) / S (70 × 50 mm) 두 사이즈 제공 · 안테나 일체형 · IS-100 펌웨어 베이스 계승.



▍ IS-200-L  Standard 90 × 60 × 6 mm


IS-200_L 외형 도면



▍ IS-200-S  Compact 70 × 50 × 6 mm


IS-200_S 외형 도면





응용 분야


출입자 ID 식별 사원증 · 방문증 인증, 보안 게이트, 직원 식별 단말
장기 운용 단말 검증된 신뢰성 — 무인 운용 단말, 24/7 가동 환경, 무고장 장기 운영
교통카드 잔액 조회 T-Money · cashBee · 레일플러스 · 환경공단 카드 잔액 단말
키오스크 · 무인 단말 회원 카드 인식, 무인 발권 / 체크인 / 자동화 단말
멤버십 · POS 멤버십 카드 인식, 적립 / 결제 단말, 매장용 인증기
OEM 임베디드 RFID 모듈을 적용 가능한 모든 호스트 제품, 드롭-인 통합




BOM / OEM 통합 정보 FOR OEM



Footprint

L: 90×60×6 / S: 70×50×6 mm
Power

DC 5V · 130 mA Max
Interface

RS232 / TTL232

Indicators

LED 2ea + Buzzer 1ea
MCU

8-bit RISC
Reliability

Verified · Low Failure




모델 선택 / 주문 가이드


선택 항목 옵션 / 안내
사이즈 IS-200-L (90×60 mm) 또는 IS-200-S (70×50 mm)
호스트 인터페이스 RS232 또는 TTL232 — 발주 시 레벨 선택
커넥터 / 케이블 핀헤더 직결 또는 케이블 어셈블리 협의
커스터마이징 펌웨어 · 외형 · 핀배치 변경 시 별도 협의
대량생산 단가 OEM 양산 수량별 단가는 영업 담당자 문의





EXAMPLE ORDER CODE

IS-200-L  (RS232)  or  IS-200-S  (TTL232)





인증 / 규격



KC
한국

ISO 14443 A/B

APDU Command


✓ 동작 주파수 13.56 MHz 대역, 국내 무선 규격 부합 설계  |
✓ ISO/IEC 14443 Type A/B 표준 준수  |
✓ 인증서 / 인증번호는 영업 담당자를 통해 요청하실 수 있습니다






샘플 신청 · 도입 협의


출입통제 · 키오스크 · 교통카드 단말 도입 검토 시 사양 · 샘플 · 대량 단가를 도와드립니다.



㈜익성전자  |  TEL 070-8237-5078  |  jch1002@iksung.co.kr





아래 첨부에서 IS-200_Catalog.pdf 를 받으실 수 있습니다.
