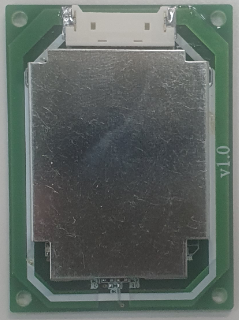

NFC + Bluetooth 5.0 통합 초소형 모듈
43.5 × 32 × 4 mm 동급 최소 풋프린트 · BLE 5.0 + NFC 통합 단일 모듈 · Cortex-M4 · RS232 / TTL / BLE
BLE 무선 + NFC 통합 임베디드 RFID 솔루션
|
▍ Size : 43.5 × 32 × 4 mm
동급 최소 · NFC + BLE 통합
|
|
▼ 카탈로그 PDF 다운로드 (A4 6 페이지) |
한눈에 보는 IS-400
|
43.5×32
초소형 풋프린트 (mm)
|
BLE 4.0
Bluetooth 무선 통신
|
M4 +2.4G
Cortex-M4 + 트랜시버
단일 SoC |
13.56MHz
NFC 동작 주파수
|
✅ 동급 최소 BLE + NFC 통합 모듈 — 43.5 × 32 × 4 mm 극소형 폼팩터에 두 기능 통합
✅ BLE 5.0 + NFC 단일 SoC — Cortex-M4 + 2.4 GHz 트랜시버 통합 칩, 외부 BLE 모듈 불필요
✅ IS-3500 BLE + IS-240 NFC — 검증된 두 라인의 핵심 기능을 미니 모듈로 결합
✅ ISO14443 A/B + Mifare 전 라인업 — Classic · UltraLight · Plus · NTAG · DESFire
✅ RS232 / TTL + BLE 3-Way 인터페이스 — 유선·무선 모두 대응
✅ 광동작 온도 -30 ~ 80 °C — 산업 환경 적용 가능
핵심 특징
|
▸ 동급 최소 풋프린트 · 초소형 43.5 × 32 × 4 mm — 동급 BLE+NFC 모듈 중 최소 · 면적 1,392 mm² (IS-4300A1 보다 8% 작음) · 4-Hole 마운팅 (Ø 2.0 mm × 4 모서리) · 호스트 PCB 직접 실장 또는 케이블 어셈블리 |
▸ Bluetooth 5.0 무선 통신 BLE 5.0 · 2.45 GHz · 40 채널 (2402~2480 MHz) · Output : -30 dBm ~ +4 dBm · Sensitivity : -96 dBm · Data Rate : 1 / 2 Mbps · Multi-layer Chip 안테나 내장 |
|
▸ NFC · ISO14443 A/B + Mifare 전 라인업 ISO14443 Type A & Type B 표준 · Mifare Classic · UltraLight · Plus · NTAG · DESFire · T=CL Protocol · APDU 명령 송수신 · AES-128, 3DES 암호화 · NFC 안테나 내장 (Inner Loop) |
▸ 32-bit Cortex-M4 단일 SoC 32-bit Cortex-M4 + 2.4 GHz 트랜시버 통합 칩 · Flash 512 KB · SRAM 64 KB · RS232 / TTL Level / BLE 3 종 인터페이스 · 통신속도 115,200 baud · 동작 LED 2 ea (Blue + Red) |
지원 카드 · 표준
| 분류 | 지원 내용 |
| 표준 프로토콜 | ISO 14443 Type A · Type B · T=CL APDU · 13.56 MHz NFC |
| Mifare 전 라인업 | Classic · UltraLight · Plus · NTAG · DESFire |
| 암호화 | AES-128 bit · 3DES |
| Bluetooth | BLE 5.0 · 2.45 GHz · 40 채널 · 호스트 무선 통신 |
전기적 · 물리적 특성
| MCU / Core | 32-bit Cortex-M4 with 2.4 GHz Transceiver (단일 SoC) |
| Memory | Flash 512 KB | SRAM 64 KB |
| 통신 방식 | RS232 · TTL Level · BLE 5.0 |
| 통신 속도 | 115,200 baud |
| NFC 주파수 / 출력 | 13.56 MHz · Band 13.553~13.567 MHz | Output 1.0 W 이하 |
| BLE 주파수 / 출력 | 2.45 GHz · 40 채널 (2402~2480 MHz) | Out -30 ~ +4 dBm · Sens -96 dBm |
| 공급 전압 | DC +5.0 V (External Power) |
| 표시 | 동작 LED 2 ea (Blue + Red) |
| 커넥터 | 12513WR-08 (8-pin) |
| 외형 (W × L × H) | 43.5 × 32 × 4 mm · 4-Hole 마운팅 (Ø 2.0 mm) |
| 동작 온도 | -30 ~ 80 °C (산업 환경) |

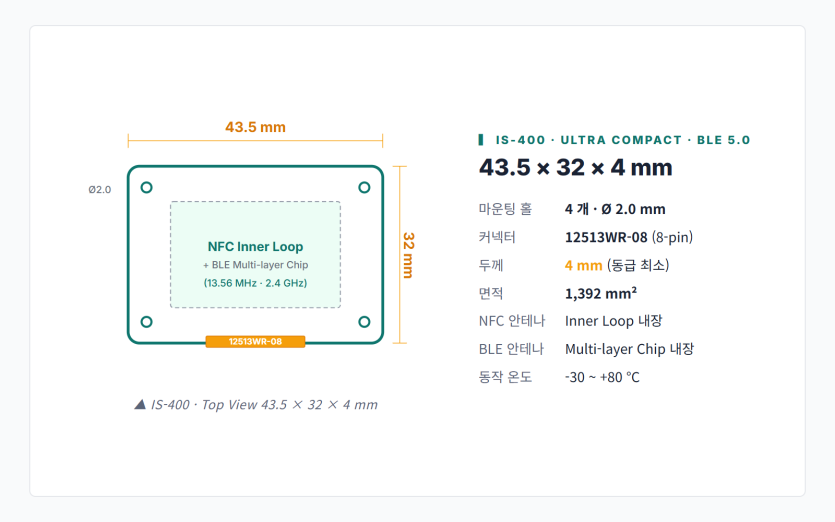

외형 도면 — 43.5 × 32 × 4 mm 동급 최소
동급 최소 풋프린트 + 두께 4 mm · BLE 5.0 + NFC 단일 SoC · 12513WR-08 8-pin 커넥터 · 4 모서리 마운팅 (Ø 2.0). Multi-layer 칩 BLE 안테나 + NFC Inner Loop 모두 PCB 내장.
응용 분야
| 모바일 BLE 무선 연동 | 스마트폰 BLE 무선 통신 · 카드 인식 결과를 모바일 앱으로 전송, IoT 통합 |
| OEM 임베디드 통합 | 초소형 폼팩터로 호스트 PCB 에 직접 실장, BLE+NFC 통합 솔루션이 필요한 모든 응용 |
| 출입자 ID 식별 | 사원증 · 방문증 인증 단말, BLE 모바일 연동 + NFC 카드 인식 |
| 휴대 · 소형 단말 | 의료 · 산업 · POS 휴대 단말 — BLE 무선 통신으로 케이블 없이 호스트 연동 |
| IoT 자산 인증 / 산업 | 자산 태그 인식, 작업자 ID, 생산 라인 RFID — 산업용 광동작 온도 (-30~80°C) |
| 맞춤 OEM 개발 | 펌웨어 · 외형 · 핀배치 변경 협의 — 고객사 요구사항별 커스터마이징 |
Pin Map — 8-Pin Connector (12513WR-08)
| Pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
|---|---|---|---|---|---|---|---|---|
| Signal | +5V | RS232 TxD |
RS232 RxD |
GND | TTL TxD |
TTL RxD |
NC | GND |
모델 선택 / 주문 가이드
| 선택 항목 | 옵션 / 안내 |
| 모델 | IS-400 (NFC + BLE 5.0 Ultra Compact Module · 43.5 × 32 × 4 mm) |
| 호스트 인터페이스 | RS232 + TTL232 + BLE 5.0 (3 종 동시 제공) |
| 커넥터 | 12513WR-08 (8-pin) 기본 / 핀헤더 또는 케이블 어셈블리 협의 |
| 지원 카드 | ISO14443 A/B · Mifare 전 라인업 (Classic / UL / Plus / NTAG / DESFire) |
| 커스터마이징 | 펌웨어 · 외형 · 핀배치 변경 협의 — 고객사 사양 맞춤 |
| 대량생산 단가 | OEM 양산 수량별 단가는 영업 담당자 문의 |
규격 / 표준 준수
✓ 동작 주파수 13.56 MHz / 2.45 GHz BLE, 국내 무선 규격 부합 설계
✓ ISO/IEC 14443 Type A/B 표준 준수 — Mifare 전 라인업 호환
✓ Bluetooth 5.0 (BLE) 표준 준수 — 모바일 기기 호환
✓ 인증서 / 인증번호는 영업 담당자를 통해 요청하실 수 있습니다
샘플 신청 · OEM 협의
초소형 BLE + NFC 통합 모듈 도입 검토 시 사양 · 샘플 · 대량 단가를 도와드립니다.
아래 첨부에서 IS-400_Catalog.pdf 를 받으실 수 있습니다.
